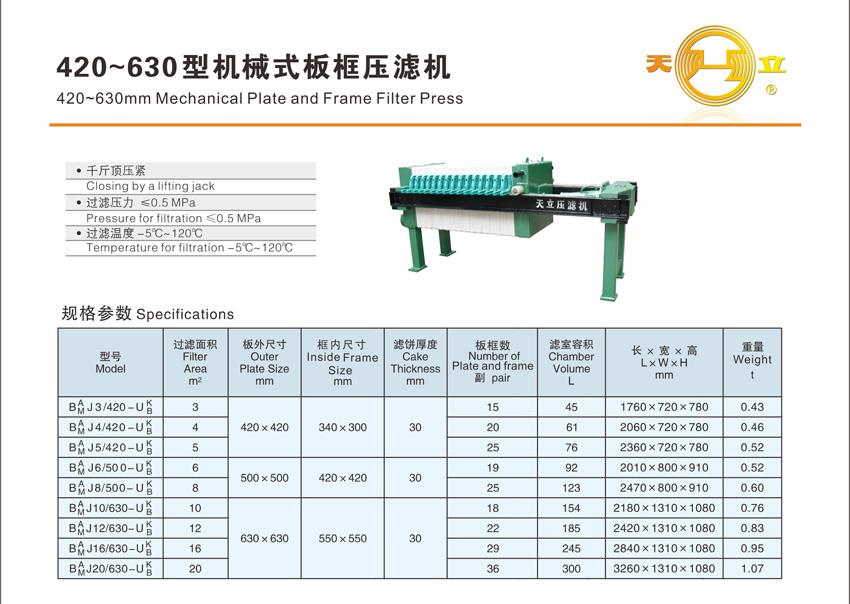

板框式壓濾機(也稱板框過濾機)是運用比較遍及的一種過濾機,過濾介質為織物,過濾中要添加助濾劑,常用的助濾劑是硅藻土,所以又稱該過濾機為板框式硅藻土過濾機。板框過濾機能夠有兩類運用形式,一類是常見的用濾板(或濾布)作為過濾介質,另一類是運用濾紙和一層硅藻土作為過濾介質。
板框過濾機這個名稱是因為這種設備是由交替擺放的板和框構成而得名的。板的效果是支撐過濾介質和收集濾餅,其間相隔的濾框的效果是將輸人液體分布到整個過濾介質的表面。這類設備裝備有多組板和框,每一塊板(或框)都有一個共同的輸入通道輸入酒液,即一個輸入通道能夠?qū)⒕埔悍植嫉剿邪?或框)中。任何一部分酒液都只是一次性地流經過濾機,添加板、框的組數能夠添加這種過濾機的生產能力。
這些板和框一般是矩形的,懸掛在兩邊的支撐桿上。板框的密封效果是靠兩塊端板的壓緊完成的,其中一端的活動端板裝有壓緊絞盤。所選用的板(和框)的巨細和數量決議了過濾機的過濾面積,板框的數量能夠方便地進行調整。被處理液體的弄清程度由硅藻土或濾板的級別確認。關于粗過濾來說,一般選用流通量為2000~4000L/(㎡.h)的濾板,而關于較細的過濾介質,其流通量能夠在100~200kPa的壓降下削減至800-2000L/(㎡.h)。
止推板和機座由兩個縱梁銜接,構成機架,機架上靠近壓緊設備一端放置壓緊板。濾框和濾板在止推板與壓緊板之間順次交替擺放,濾框與濾板間夾著濾布。壓緊后,濾框與其兩邊濾布間形成濾室。濾布介質同時起著密封效果,防止濾框與濾板接觸面間的走漏。濾布為棉織或合成纖維工業濾布,尺度應大于板框外圍尺度,密度及層數視料液而定。濾板和濾框兩邊均設吊耳,裝置時懸掛于兩縱梁上。濾框是中空的,濾板兩邊表面有溝槽。在濾板和濾框的右上角均有一小孔,裝置后,這些小孔便形成了濾漿通道。濾框上還有與該小孔相連的通道,將濾漿導入框內。過濾時濾液穿過濾布進入濾板,濾渣積沉于濾布上,在框內形成濾餅。
